antriebsschiene

als lineares Kraftübertragungselement für horizontal zu bewegende Fassadenelemente.

Typische Anwendungen sind:

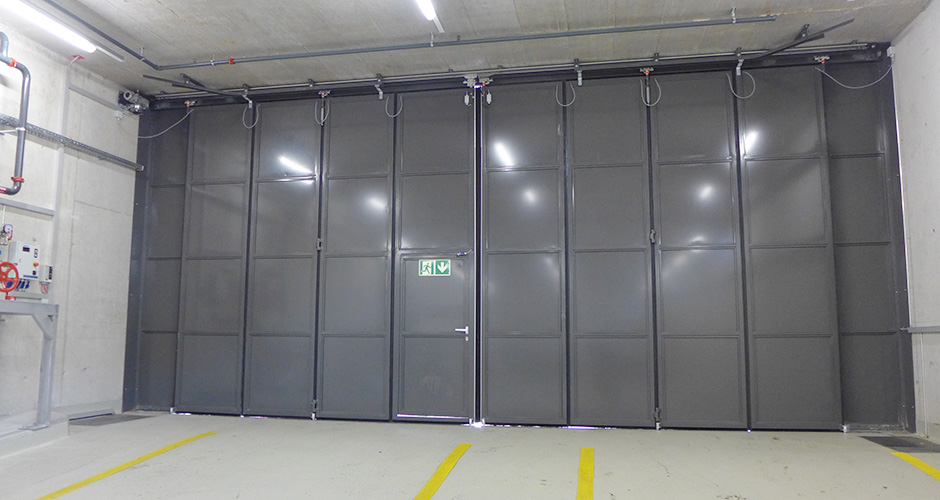

  • Falttore ein- und beidseitig öffnend
  • Spezielle Schiebetore mit beschränktem Platz für Torantrieb
  • bündig schliessende Schiebe- Schwenktore bzw. Gross- Fensterläden

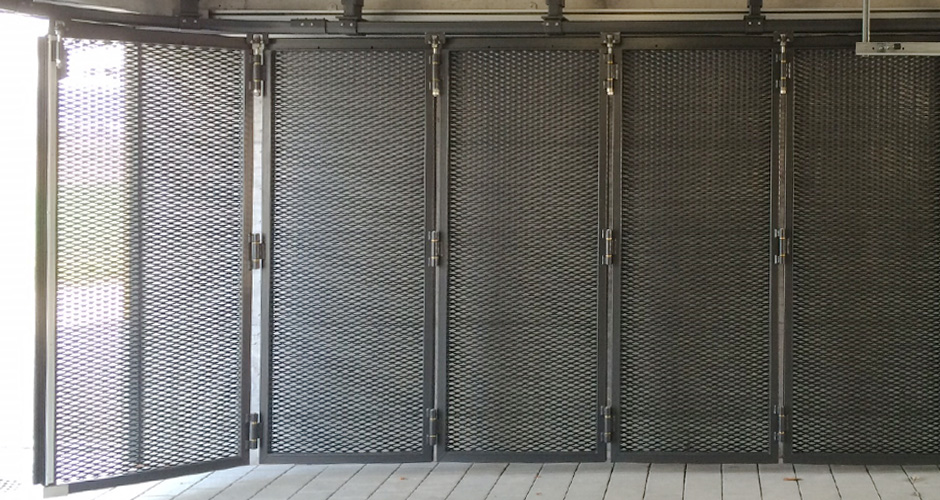

  • Einschiebe oder Seitensektionaltore gerade oder rundlaufend
  • Grosse Kipptore mit Gewichtsausgleich

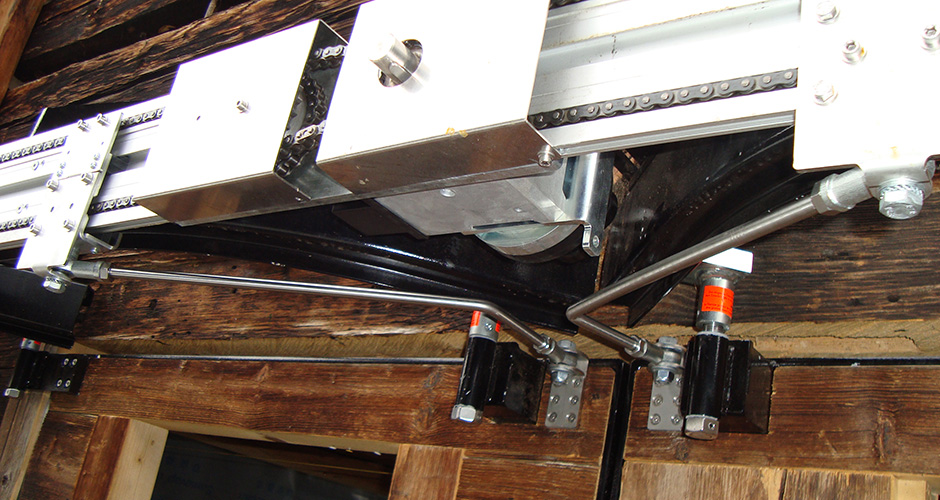

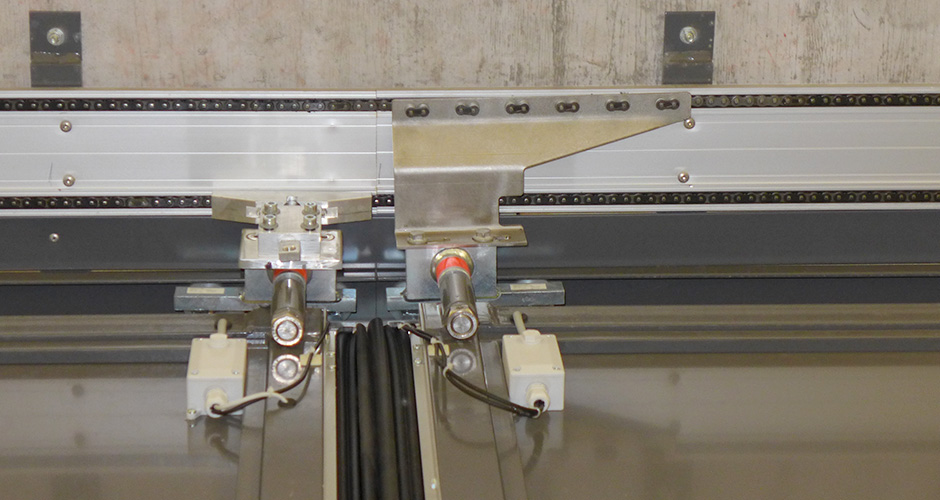

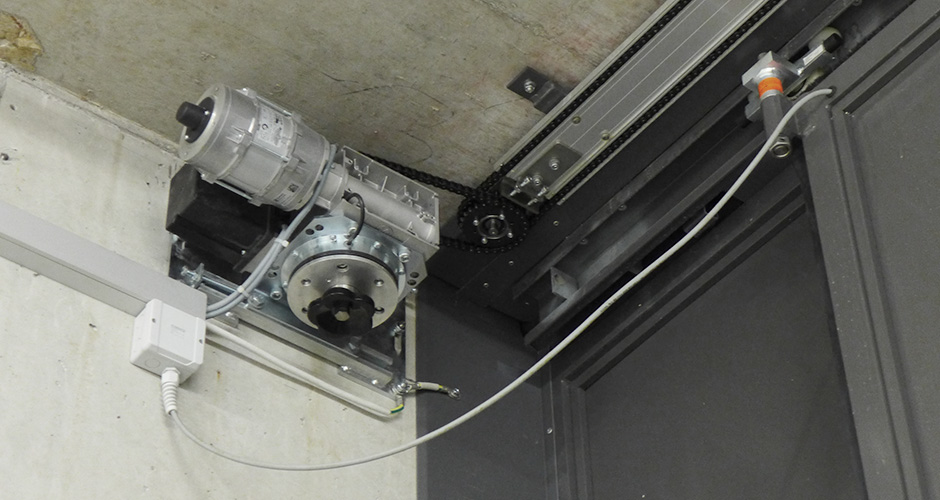

Das schlanke Aluminiumprofil lässt sich in allen Montagelagen verwenden, da die umlaufende Rollenkette durchgehend geführt ist. Es sind feste und entriegelbare Mitnehmer erhältlich, welche sich ein- oder beidseitig in der Schiene bewegen. Der Torantrieb lässt sich beidseits direkt aufstecken oder aber sehr flexibel mit einem zusätzlichen Kettenvorgelege extern montieren. Das maximal übertragbare Moment beträgt 3000N bei Vmax, von 0.4m/s und maximalem Verfahrweg von 9m mit 2-tlg. Aluprofil. Für asymmetrisch öffnende Konstruktionen sind Untersetzungseinheiten verfügbar welche mit einem Einzelantrieb verschiedenen Verfahrwege für linken und rechten Flügel zulassen.

Geeignete Torantriebe finden Sie unter: ST und SE
