Torsteuerungen

GfA-Torsteuerungen

TS 959
Totmann-Steuerung für GfA-ELEKTROMATEN® mit Digitalem Endschalter DES oder Nockenendschalter NES
Technische Daten
- Für alle GfA-ELEKTROMATEN mit DES oder NES
- Versorgungsspannung: 1N~230V, PE / 3~230V, PE / 3N~400V, PE / 3~400V, PE
- Betriebsfrequenz: 50 / 60 Hz
- Zulässiger Temperaturbereich: -10°...+50°C
Gehäuse
- Abmessungen B x H x T [mm]: 155 x 386 x 90 (1171)
- IP65 bei Direktanschluss oder IP54 mit CEE-Stecker
- Berührungsschutz durch Abdeckung der spannungsführenden Teile
- Steckbare Verbindungsleitung zum ELEKTROMATEN, von unten oder oben einführbar
Ausführung
- Integriertes Befehlsgerät AUF-STOPP-ZU
- Sicherheits-Wendeschütz (mit 2. Unabhängigem Abschaltweg)
- Einstellungen über Drehwahlschalter mit Digitalanzeige
- Steckbare Anschlusstechnik
- Verbindungsleitung zum ELEKTROMATEN in verschiedenen Längen
- Unabhängig programmierbarer Relaiskontakt, z.B. nutzbar für Grün-Ampel oder Rampenfreigabe
- Steckbarer Schlaffseil- und Schlupftüranschluss
Zubehör
- Hauptschalter
- Not-AUS-Schalter
- Schlüsselschalter
- Beschreibung und weiteres Zubehör unter 8.039
Funktionen
- Automatische Erkennung von DES oder NES
- Drehrichtungsänderung per Tastatur
- Einstellungen der Endlagen (bei DES) und aller Funktionen von der Bedienebene
- Betriebsart wählbar:
- Totmann ZU / AUF
- Totmann ZU / Selbsthaltung AUF
- Erweiterte Totmann ZU / Selbsthaltung AUF => Bei dieser Funktion muss der Bediener die ZU-Taste drücken, bis das Tor komplett geschlossen ist. Wird die ZU-Taste vorher losgelassen, fährt das Tor automatisch in die Endlage AUF.
- Status- und Infoanzeige (u.a. Anzeige der letzten 6 Fehler), erweitert auswertbar über optional erhältliches Service-Kit (Adapter+Software, siehe 8.039)
- Zykluszähler (nicht rückstellbar)
- Wartungszykluszähler:
- Einstellmöglichkeit von 1.000 - 99.000 Zyklen
- Nach Erreichen der Wartungszykluszahl wahlweise Anzeige oder Umschaltung auf Totmann-Betrieb
- Blockadeüberwachung (bei DES), die Steuerung erkennt eine Torblockade und schaltet den Antrieb ab
- Dynamische Laufzeitüberwachung (bei NES):
- Bei jeder Torbewegung wird die Laufzeit zwischen den Endlagen gemessen und mit der letzten Referenzzeit verglichen
- Verlängert sich die Laufzeit (voreinstellbare Abweichung), schaltet die Steuerung den Antrieb ab
- Einstellbare Kraftüberwachung in AUF-Richtung (bei DES):
- Für gewichtsausgeglichene Tore, erkennt plötzliche Veränderungen des Gewichtsausgleichs
- Selbstlernend, hierdurch keine Auslösung der Kraftüberwachung durch z.B. Veränderung der Federspannung
Mehr Informationen
Downloads
- TS 959 Anleitung - DE - ab 01.2020 ab SW3.0
  [pdf | 1779kb]
- TS 959 Anleitung - DE - bis 12.2019 bis SW1.1
  [pdf | 1960kb]
- TS 959 Anleitung - FR - ab 01.2020 ab SW3.0
  [pdf | 1783kb]
- TS 959 Anleitung - FR - bis 12.2019 bis SW1.1
  [pdf | 1959kb]
- TS 959 Einbauzeichnung
  [pdf | 734kb]
- TS 959 Katalogblatt
  [pdf | 2463kb]
- TS Fehlerguide
  [pdf | 305kb]
- TS GfA-Stick
  [pdf | 1329kb]
- TS Ueberblick
  [pdf | 186kb]

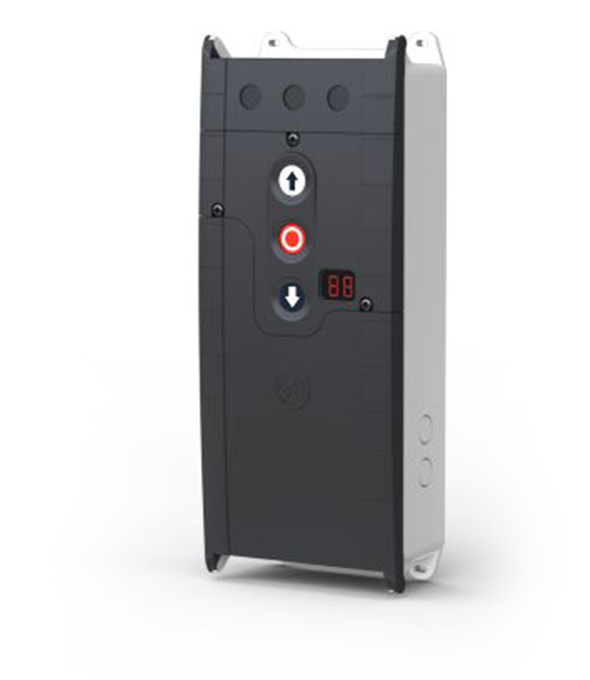

TS 970
Automatik-Steuerung für GfA-ELEKTROMATEN® mit Digitalem Endschalter DES oder Nockenendschalter NES
Technische Daten
- Für alle GfA-ELEKTROMATEN mit DES oder NES
- Versorgungsspannung: 1N~230V, PE / 3~230V, PE / 3N~400V, PE / 3~400V, PE
- Betriebsfrequenz: 50 / 60 Hz
- Steuerspannung: 24V DC
- Spannungsversorgung für externe Geräte: 24V DC (0,18A) / 230V AC (1,6A)
- Zulässiger Temperaturbereich: -10°...+50°C
Gehäuse
- Abmessungen B x H x T [mm]: 155 x 386 x 90 (1171)
- IP65 bei Direktanschluss oder IP54 mit CEE-Stecker
- Berührungsschutz durch Abdeckung der spannungsführenden Teile
- Steckbare Verbindungsleitung zum ELEKTROMATEN, von unten oder oben einführbar
Ausführung
- Integriertes Befehlsgerät AUF-STOPP-ZU
- Sicherheits-Wendeschütz (mit 2. Unabhängigem Abschaltweg)
- Einstellungen über Drehwahlschalter mit Digitalanzeige
- Steckbare Anschlusstechnik
- Verbindungsleitung zum ELEKTROMATEN in verschiedenen Längen
- Unabhängig programmierbarer Relaiskontakt, z.B. nutzbar für Grün-Ampel oder Rampenfreigabe
- UBS 2 -Anschluss zum einfachen Anschluss von Befehlsgeräten, Lichtschranken etc. (UBS-Zubehör unter 8.091)
- Steckbarer Schlaffseil- und Schlupftüranschluss
Zubehör
- Hauptschalter
- Not-AUS-Schalter
- Schlüsselschalter
- Beschreibung und weiteres Zubehör unter 8.039
Funktionen
- Automatische Erkennung von DES oder NES
- Drehrichtungsänderung per Tastatur
- Einstellungen der Endlagen (bei DES) und aller Funktionen von der Bedienebene
- Betriebsart wählbar:
- Totmann ZU / AUF
- Totmann ZU / Selbsthaltung AUF
- Totmann-Betrieb mit aktiver Schaltleiste
- Selbsthaltung ZU / AUF
- Automatische Schaltleistenerkennung und Auswertung:
- Optische Schaltleiste (z.B. System Vitector)
- Schließerprinzip 8K2
- Öffnerprinzip 1K2 mit Testung
- Automatische Zeitschließung von 1 - 240 Sekunden einstellbar (ein- / ausschaltbar):
- Das Tor schließt nach Erreichen der oberen Endlage oder „Teilöffnung“ automatisch nach der eingestellten Zeit
- Zeitabbruch durch Betätigung der Lichtschranke wählbar
- Einstellbare Teilöffnung mit individuellen Programmiermöglichkeiten
- Einstellung der zulässigen Anzahl von Schaltleistenbetätigungen bei automatischer Zeitschließung (0-10)
- Reversierzeit bei Schaltleistenbetätigung einstellbar
Weitere Funktionen
- Automatische Bodenanpassung (bei DES), ermöglicht den Ausgleich von Änderungen durch Seillängung oder nachträglich aufgebrachten Bodenbelag (nicht bei Druckwellenschalter)
- Nachlaufwegkorrektur (bei DES), ermöglicht den Ausgleich von Änderungen im Nachlaufweg, z.B. durch Temperatureinfluss
- Status- und Infoanzeige (u.a. Anzeige der letzten 6 Fehler), erweitert auswertbar über optional erhältliches Service-Kit (Adapter+Software, siehe 8.069)
- Zykluszähler (nicht rückstellbar)
- Wartungszykluszähler:
- Einstellmöglichkeit von 1.000 - 99.000 Zyklen
- Nach Erreichen der Wartungszykluszahl wahlweise Anzeige oder Umschaltung auf Totmann-Betrieb
- Blockadeüberwachung (bei DES), die Steuerung erkennt eine Torblockade und schaltet den Antrieb ab
- Dynamische Laufzeitüberwachung (bei NES):
- Bei jeder Torbewegung wird die Laufzeit zwischen den Endlagen gemessen und mit der letzten Referenzzeit verglichen
- Verlängert sich die Laufzeit (voreinstellbare Abweichung), schaltet die Steuerung den Antrieb ab
- Einstellbare Kraftüberwachung in AUF-Richtung (bei DES):
- Für gewichtsausgeglichene Tore, erkennt plötzliche Veränderungen des Gewichtsausgleichs
- Selbstlernend, hierdurch keine Auslösung der Kraftüberwachung durch z.B. Veränderung der Federspannung
- Automatische Erkennung von ELEKTROMATEN mit Direkt (DU)- oder Frequenzumrichter (FU):
- Einstellung der Abtriebsdrehzahl
- Sanftanlauf und Sanftstopp durch automatische Anpassung der Beschleunigungs- und Bremsrampen
- Änderung der Beschleunigungs- und Bremsrampen möglich
Mehr Informationen
Downloads
- TS 970 Anleitung - DE - ab 01.2020 ab SW3.0
  [pdf | 2275kb]
- TS 970 Anleitung - DE - bis 12.2019 bis SW2.4
  [pdf | 2385kb]
- TS 970 Anleitung - FR - ab 01.2020 ab SW3.0
  [pdf | 2290kb]
- TS 970 Anleitung - FR - bis 12.2019 bis SW2.4
  [pdf | 2400kb]
- TS 970 Anleitung zur EN12453 Anpassung
  [pdf | 1200kb]
- TS 970 Einbauzeichnung
  [pdf | 734kb]
- TS 970 Katalogblatt
  [pdf | 3006kb]
- TS 970 Schleifendetektor 2 Kanal
  [pdf | 275kb]
- TS 9xx Spiralkabelsystem Anschlussdose OSE
  [pdf | 876kb]
- TS Fehlerguide
  [pdf | 305kb]
- TS GfA-Stick
  [pdf | 1329kb]
- TS Ueberblick
  [pdf | 186kb]
TS 970 XL
Automatik-Steuerung für GfA-ELEKTROMATEN® mit Digitalem Endschalter DES oder Nockenendschalter NES. Eingebaut im grosszügigen XL Gehäuse.
Technische Daten
- Für alle GfA-ELEKTROMATEN mit DES oder NES
- Versorgungsspannung: 1N~230V, PE / 3~230V, PE / 3N~400V, PE / 3~400V, PE
- Betriebsfrequenz: 50 / 60 Hz
- Steuerspannung: 24V DC
- Spannungsversorgung für externe Geräte: 24V DC (0,18A) / 230V AC (1,6A)
- Zulässiger Temperaturbereich: -10°...+50°C
Gehäuse
- Abmessungen B x H x T [mm]: 155 x 386 x 90 (1171)
- IP65 bei Direktanschluss oder IP54 mit CEE-Stecker
- Berührungsschutz durch Abdeckung der spannungsführenden Teile
- Steckbare Verbindungsleitung zum ELEKTROMATEN, von unten oder oben einführbar
Ausführung
- Integriertes Befehlsgerät AUF-STOPP-ZU
- Sicherheits-Wendeschütz (mit 2. Unabhängigem Abschaltweg)
- Einstellungen über Drehwahlschalter mit Digitalanzeige
- Steckbare Anschlusstechnik
- Verbindungsleitung zum ELEKTROMATEN in verschiedenen Längen
- Unabhängig programmierbarer Relaiskontakt, z.B. nutzbar für Grün-Ampel oder Rampenfreigabe
- UBS 2 -Anschluss zum einfachen Anschluss von Befehlsgeräten, Lichtschranken etc. (UBS-Zubehör unter 8.091)
- Steckbarer Schlaffseil- und Schlupftüranschluss
Zubehör
- Hauptschalter
- Not-AUS-Schalter
- Schlüsselschalter
- Beschreibung und weiteres Zubehör unter 8.039
Funktionen
- Automatische Erkennung von DES oder NES
- Drehrichtungsänderung per Tastatur
- Einstellungen der Endlagen (bei DES) und aller Funktionen von der Bedienebene
- Betriebsart wählbar:
- Totmann ZU / AUF
- Totmann ZU / Selbsthaltung AUF
- Totmann-Betrieb mit aktiver Schaltleiste
- Selbsthaltung ZU / AUF
- Automatische Schaltleistenerkennung und Auswertung:
- Optische Schaltleiste (z.B. System Vitector)
- Schließerprinzip 8K2
- Öffnerprinzip 1K2 mit Testung
- Automatische Zeitschließung von 1 - 240 Sekunden einstellbar (ein- / ausschaltbar):
- Das Tor schließt nach Erreichen der oberen Endlage oder „Teilöffnung“ automatisch nach der eingestellten Zeit
- Zeitabbruch durch Betätigung der Lichtschranke wählbar
- Einstellbare Teilöffnung mit individuellen Programmiermöglichkeiten
- Einstellung der zulässigen Anzahl von Schaltleistenbetätigungen bei automatischer Zeitschließung (0-10)
- Reversierzeit bei Schaltleistenbetätigung einstellbar
Weitere Funktionen
- Automatische Bodenanpassung (bei DES), ermöglicht den Ausgleich von Änderungen durch Seillängung oder nachträglich aufgebrachten Bodenbelag (nicht bei Druckwellenschalter)
- Nachlaufwegkorrektur (bei DES), ermöglicht den Ausgleich von Änderungen im Nachlaufweg, z.B. durch Temperatureinfluss
- Status- und Infoanzeige (u.a. Anzeige der letzten 6 Fehler), erweitert auswertbar über optional erhältliches Service-Kit (Adapter+Software, siehe 8.069)
- Zykluszähler (nicht rückstellbar)
- Wartungszykluszähler:
- Einstellmöglichkeit von 1.000 - 99.000 Zyklen
- Nach Erreichen der Wartungszykluszahl wahlweise Anzeige oder Umschaltung auf Totmann-Betrieb
- Blockadeüberwachung (bei DES), die Steuerung erkennt eine Torblockade und schaltet den Antrieb ab
- Dynamische Laufzeitüberwachung (bei NES):
- Bei jeder Torbewegung wird die Laufzeit zwischen den Endlagen gemessen und mit der letzten Referenzzeit verglichen
- Verlängert sich die Laufzeit (voreinstellbare Abweichung), schaltet die Steuerung den Antrieb ab
- Einstellbare Kraftüberwachung in AUF-Richtung (bei DES):
- Für gewichtsausgeglichene Tore, erkennt plötzliche Veränderungen des Gewichtsausgleichs
- Selbstlernend, hierdurch keine Auslösung der Kraftüberwachung durch z.B. Veränderung der Federspannung
- Automatische Erkennung von ELEKTROMATEN mit Direkt (DU)- oder Frequenzumrichter (FU):
- Einstellung der Abtriebsdrehzahl
- Sanftanlauf und Sanftstopp durch automatische Anpassung der Beschleunigungs- und Bremsrampen
- Änderung der Beschleunigungs- und Bremsrampen möglich
Mehr Informationen
Downloads
- TS 970 Anleitung - DE - ab 01.2020 ab SW3.0
  [pdf | 2275kb]
- TS 970 Anleitung - DE - bis 12.2019 bis SW2.4
  [pdf | 2385kb]
- TS 970 Anleitung - FR - ab 01.2020 ab SW3.0
  [pdf | 2290kb]
- TS 970 Anleitung - FR - bis 12.2019 bis SW2.4
  [pdf | 2400kb]
- TS 970 Anleitung zur EN12453 Anpassung
  [pdf | 1200kb]
- TS 970 Katalogblatt
  [pdf | 3006kb]
- TS 970 Schleifendetektor 2 Kanal
  [pdf | 275kb]
- TS 970 XL Einbauzeichnung
  [pdf | 141kb]
- TS 9xx Spiralkabelsystem Anschlussdose OSE
  [pdf | 876kb]
- TS Fehlerguide
  [pdf | 305kb]
- TS GfA-Stick
  [pdf | 1329kb]
- TS Ueberblick
  [pdf | 186kb]
TS 971
Automatik-Steuerung für GfA-ELEKTROMATEN® mit Digitalem Endschalter DES oder Nockenendschalter NES & Eingebautem Funkübertragungsmodul für die Sicherheitsleiste (WSD)
Technische Daten
- Für alle GfA-ELEKTROMATEN mit DES oder NES
- Versorgungsspannung: 1N~230V, PE / 3~230V, PE / 3N~400V, PE / 3~400V, PE
- Betriebsfrequenz: 50 / 60 Hz
- Steuerspannung: 24V DC
- Spannungsversorgung für externe Geräte: 24V DC (0,35A) / 230V AC (1,6A)
- Zulässiger Temperaturbereich: -10°...+50°C
Gehäuse
- Abmessungen B x H x T [mm]: 155 x 386 x 90 (1171)
- IP65 bei Direktanschluss oder IP54 mit CEE-Stecker
- Berührungsschutz durch Abdeckung der spannungsführenden Teile
- Steckbare Verbindungsleitung zum ELEKTROMATEN, von unten oder oben einführbar
Ausführung
- Integriertes Befehlsgerät AUF-STOPP-ZU mit bedienerführender Beleuchtung
- Sicherheits-Wendeschütz (mit 2. Unabhängigem Abschaltweg)
- Einstellungen über Drehwahlschalter mit Digitalanzeige
- Steckbare Anschlusstechnik
- Verbindungsleitung zum ELEKTROMATEN in verschiedenen Längen
- Integriertes Funkübertragungssystem für Sicherheitseinrichtungen (WSD 2) oder steckbare Anschlusstechnik für Spiralkabel
- Integrierter Funkempfänger für verschiedene 434 MHz Herstellersysteme
- Zwei unabhängig programmierbare Relaiskontakte, z.B. nutzbar für Rot-Grün-Ampel oder Rampenfreigabe
- UBS 2 -Anschluss zum einfachen Anschluss von Befehlsgeräten, Lichtschranken etc. (UBS-Zubehör unter 8.091)
- Steckbarer Schlaffseil- und Schlupftüranschluss (auch über WSD)
Zubehör
- Hauptschalter
- Not-AUS-Schalter
- Schlüsselschalter
- Beschreibung und weiteres Zubehör unter 8.039
Funktionen
- Automatische Erkennung von DES oder NES
- Drehrichtungsänderung per Tastatur
- Einstellungen der Endlagen (bei DES) und aller Funktionen von der Bedienebene
- Betriebsart wählbar:
- -Totmann ZU / AUF
- -Totmann ZU / Selbsthaltung AUF
- -Totmann-Betrieb mit aktiver Schaltleiste
- -Selbsthaltung ZU / AUF
- Automatische Schaltleistenerkennung und Auswertung:
- -Optische Schaltleiste (z.B. System Vitector)
- -Schließerprinzip 8K2
- -Öffnerprinzip 1K2 mit Testung
- Automatische Zeitschließung von 1 - 240 Sekunden einstellbar (ein- / ausschaltbar):
- -Das Tor schließt nach Erreichen der oberen Endlage oder „Teilöffnung“ automatisch nach der eingestellten Zeit
- -Zeitabbruch durch Betätigung der Lichtschranke wählbar
- Einstellbare Teilöffnung mit individuellen Programmiermöglichkeiten
- Einstellung der zulässigen Anzahl von Schaltleistenbetätigungen bei automatischer Zeitschließung (0-10)
- Reversierzeit bei Schaltleistenbetätigung einstellbar
Weitere Funktionen
- Automatische Bodenanpassung (bei DES), ermöglicht den Ausgleich von Änderungen durch Seillängung oder nachträglich aufgebrachten Bodenbelag (nicht bei Druckwellenschalter)
- Nachlaufwegkorrektur (bei DES), ermöglicht den Ausgleich von Änderungen im Nachlaufweg, z.B. durch Temperatureinfluss
- Status- und Infoanzeige (u.a. Anzeige der letzten 6 Fehler), erweitert auswertbar über optional erhältliches Service-Kit (Adapter+Software, siehe 8.069)
- Zykluszähler (nicht rückstellbar)
- Wartungszykluszähler:
- -Einstellmöglichkeit von 1.000 - 99.000 Zyklen
- -Nach Erreichen der Wartungszykluszahl wahlweise Anzeige oder Umschaltung auf Totmann-Betrieb
- Blockadeüberwachung (bei DES), die Steuerung erkennt eine Torblockade und schaltet den Antrieb ab
- Dynamische Laufzeitüberwachung (bei NES):
- -Bei jeder Torbewegung wird die Laufzeit zwischen den Endlagen gemessen und mit der letzten Referenzzeit verglichen
- -Verlängert sich die Laufzeit (voreinstellbare Abweichung), schaltet die Steuerung den Antrieb ab
- Einstellbare Kraftüberwachung in AUF-Richtung (bei DES):
- -Für gewichtsausgeglichene Tore, erkennt plötzliche Veränderungen des Gewichtsausgleichs
- -Selbstlernend, hierdurch keine Auslösung der Kraftüberwachung durch z.B. Veränderung der Federspannung
- Automatische Erkennung von ELEKTROMATEN mit Direkt (DU)- oder Frequenzumrichter (FU):
- -Einstellung der Abtriebsdrehzahl
- -Sanftanlauf und Sanftstopp durch automatische Anpassung der Beschleunigungs- und Bremsrampen
- -Änderung der Beschleunigungs- und Bremsrampen möglich
Mehr Informationen
Downloads
- TS 971 Anleitung - DE - ab 01.2020 ab SW3.0
  [pdf | 2590kb]
- TS 971 Anleitung - DE - bis 12.2019 bis SW2.4
  [pdf | 3192kb]
- TS 971 Anleitung - FR - ab 01.2020 ab SW3.0
  [pdf | 2597kb]
- TS 971 Anleitung - FR - bis 12.2019 bis SW2.4
  [pdf | 3221kb]
- TS 971 Anleitung -DE- WSD - Tormodul
  [pdf | 1235kb]
- TS 971 Anleitung -FR- WSD - Tormodul
  [pdf | 1244kb]
- TS 971 Anleitung zur EN12453 Anpassung
  [pdf | 1200kb]
- TS 971 Einbauzeichnung
  [pdf | 734kb]
- TS 971 Katalogblatt
  [pdf | 3005kb]
- TS 971 Schleifendetektor 2 Kanal
  [pdf | 275kb]
- TS 9xx Spiralkabelsystem Anschlussdose OSE
  [pdf | 876kb]
- TS Fehlerguide
  [pdf | 305kb]
- TS GfA-Stick
  [pdf | 1329kb]
- TS Ueberblick
  [pdf | 186kb]
TS 971-innerhalb Ex-Zone ATEX II 2 G_D
Die Torsteuerungsgeneration TS-B ist ab sofort auch für Anwendungen in explosionsgefährdeten Bereichen verfügbar.

Damit wird die neueste GfA Steuerungstechnik erstmals auch in der Antriebstechnik für Tore in explosiver Gas-Luft-Atmosphäre (➊) beziehungsweise in explosiver Staubumgebung (➋) verwendet.

Zum Einsatz kommt jeweils die bewährte Torsteuerung TS 971. Diese zeichnet sich gegenüber den Vorläuferprodukten durch folgende neue Funktionen aus:
- Drehrichtungswechsel per Tastatur
- Bedienerführende Beleuchtung
Alle neuen ATEX Torsteuerungen der Generation TS-B sind wie folgt ausgestattet:
- Hauptschalter
- Motorschutzschalter
- Drehwahlschalter mit Digitalanzeige
- Status- und InfoanzeigeZykluszähler
- Spannungsversorgung für externe Geräte 24V (0,35 A) / 230 V AC (1,6 A)
- Auswertung von Schlaffseil- und/oder Schlupftürseilschaltern
Wie bisher stehen Varianten zur Verwendung innerhalb oder außerhalb der Ex-Zone zur Verfügung. Sie unterscheiden sich anforderungsgerecht in ihrem Funktionsumfang.
Downloads
- TS 971 Anleitung zur EN12453 Anpassung
  [pdf | 1200kb]
- TS 971-ATEX II Anleitung
  [pdf | 1041kb]
- TS 971-ATEX II Einbauzeichnung
  [pdf | 288kb]
- TS 971-ATEX II Katalogblatt
  [pdf | 223kb]
- TS Fehlerguide
  [pdf | 305kb]
TS 971-ausserhalb EX-Zone Automatik ATEX
Die Torsteuerungsgeneration TS-B ist ab sofort auch für Anwendungen in explosionsgefährdeten Bereichen verfügbar.

Damit wird die neueste GfA Steuerungstechnik erstmals auch in der Antriebstechnik für Tore in explosiver Gas-Luft-Atmosphäre (➊) beziehungsweise in explosiver Staubumgebung (➋) verwendet.

Zum Einsatz kommt jeweils die bewährte Torsteuerung TS 971. Diese zeichnet sich gegenüber den Vorläuferprodukten durch folgende neue Funktionen aus:
- Drehrichtungswechsel per Tastatur
- Bedienerführende Beleuchtung
Alle neuen ATEX Torsteuerungen der Generation TS-B sind wie folgt ausgestattet:
- Hauptschalter
- Motorschutzschalter
- Drehwahlschalter mit Digitalanzeige
- Status- und InfoanzeigeZykluszähler
- Spannungsversorgung für externe Geräte 24V (0,35 A) / 230 V AC (1,6 A)
- Auswertung von Schlaffseil- und/oder Schlupftürseilschaltern
Wie bisher stehen Varianten zur Verwendung innerhalb oder außerhalb der Ex-Zone zur Verfügung. Sie unterscheiden sich anforderungsgerecht in ihrem Funktionsumfang.
Downloads
- TS 971 Anleitung zur EN12453 Anpassung
  [pdf | 1200kb]
- TS 971-Automatik ATEX Anleitung
  [pdf | 1189kb]
- TS 971-Automatik ATEX Einbauzeichnung
  [pdf | 360kb]
- TS 971-Automatik ATEX Katalogblatt
  [pdf | 201kb]
TS 971-ausserhalb EX-Zone Totmann ATEX
Die Torsteuerungsgeneration TS-B ist ab sofort auch für Anwendungen in explosionsgefährdeten Bereichen verfügbar.

Damit wird die neueste GfA Steuerungstechnik erstmals auch in der Antriebstechnik für Tore in explosiver Gas-Luft-Atmosphäre (➊) beziehungsweise in explosiver Staubumgebung (➋) verwendet.

Zum Einsatz kommt jeweils die bewährte Torsteuerung TS 971. Diese zeichnet sich gegenüber den Vorläuferprodukten durch folgende neue Funktionen aus:
- Drehrichtungswechsel per Tastatur
- Bedienerführende Beleuchtung
Alle neuen ATEX Torsteuerungen der Generation TS-B sind wie folgt ausgestattet:
- Hauptschalter
- Motorschutzschalter
- Drehwahlschalter mit Digitalanzeige
- Status- und InfoanzeigeZykluszähler
- Spannungsversorgung für externe Geräte 24V (0,35 A) / 230 V AC (1,6 A)
- Auswertung von Schlaffseil- und/oder Schlupftürseilschaltern
Wie bisher stehen Varianten zur Verwendung innerhalb oder außerhalb der Ex-Zone zur Verfügung. Sie unterscheiden sich anforderungsgerecht in ihrem Funktionsumfang.
Downloads
- TS 971 Anleitung zur EN12453 Anpassung
  [pdf | 1200kb]
- TS 971-Totmann ATEX Anleitung
  [pdf | 1014kb]
- TS 971-Totmann ATEX Einbauzeichnung
  [pdf | 302kb]
- TS 971-Totmann ATEX Katalogblatt
  [pdf | 223kb]
- TS Fehlerguide
  [pdf | 305kb]
TS 971 XL
Automatik-Steuerung für GfA-ELEKTROMATEN® mit Digitalem Endschalter DES oder Nockenendschalter NES & Eingebautem Funkübertragungsmodul für die Sicherheitsleiste (WSD). Eingebaut im grosszügigen XL Gehäuse.
Technische Daten
- Für alle GfA-ELEKTROMATEN mit DES oder NES
- Versorgungsspannung: 1N~230V, PE / 3~230V, PE / 3N~400V, PE / 3~400V, PE
- Betriebsfrequenz: 50 / 60 Hz
- Steuerspannung: 24V DC
- Spannungsversorgung für externe Geräte: 24V DC (0,35A) / 230V AC (1,6A)
- Zulässiger Temperaturbereich: -10°...+50°C
Gehäuse
- Abmessungen B x H x T [mm]: 155 x 386 x 90 (1171)
- IP65 bei Direktanschluss oder IP54 mit CEE-Stecker
- Berührungsschutz durch Abdeckung der spannungsführenden Teile
- Steckbare Verbindungsleitung zum ELEKTROMATEN, von unten oder oben einführbar
Ausführung
- Integriertes Befehlsgerät AUF-STOPP-ZU mit bedienerführender Beleuchtung
- Sicherheits-Wendeschütz (mit 2. Unabhängigem Abschaltweg)
- Einstellungen über Drehwahlschalter mit Digitalanzeige
- Steckbare Anschlusstechnik
- Verbindungsleitung zum ELEKTROMATEN in verschiedenen Längen
- Integriertes Funkübertragungssystem für Sicherheitseinrichtungen (WSD 2) oder steckbare Anschlusstechnik für Spiralkabel
- Integrierter Funkempfänger für verschiedene 434 MHz Herstellersysteme
- Zwei unabhängig programmierbare Relaiskontakte, z.B. nutzbar für Rot-Grün-Ampel oder Rampenfreigabe
- UBS 2 -Anschluss zum einfachen Anschluss von Befehlsgeräten, Lichtschranken etc. (UBS-Zubehör unter 8.091)
- Steckbarer Schlaffseil- und Schlupftüranschluss (auch über WSD)
Zubehör
- Hauptschalter
- Not-AUS-Schalter
- Schlüsselschalter
- Beschreibung und weiteres Zubehör unter 8.039
Funktionen
- Automatische Erkennung von DES oder NES
- Drehrichtungsänderung per Tastatur
- Einstellungen der Endlagen (bei DES) und aller Funktionen von der Bedienebene
- Betriebsart wählbar:
- -Totmann ZU / AUF
- -Totmann ZU / Selbsthaltung AUF
- -Totmann-Betrieb mit aktiver Schaltleiste
- -Selbsthaltung ZU / AUF
- Automatische Schaltleistenerkennung und Auswertung:
- -Optische Schaltleiste (z.B. System Vitector)
- -Schließerprinzip 8K2
- -Öffnerprinzip 1K2 mit Testung
- Automatische Zeitschließung von 1 - 240 Sekunden einstellbar (ein- / ausschaltbar):
- -Das Tor schließt nach Erreichen der oberen Endlage oder „Teilöffnung“ automatisch nach der eingestellten Zeit
- -Zeitabbruch durch Betätigung der Lichtschranke wählbar
- Einstellbare Teilöffnung mit individuellen Programmiermöglichkeiten
- Einstellung der zulässigen Anzahl von Schaltleistenbetätigungen bei automatischer Zeitschließung (0-10)
- Reversierzeit bei Schaltleistenbetätigung einstellbar
Weitere Funktionen
- Automatische Bodenanpassung (bei DES), ermöglicht den Ausgleich von Änderungen durch Seillängung oder nachträglich aufgebrachten Bodenbelag (nicht bei Druckwellenschalter)
- Nachlaufwegkorrektur (bei DES), ermöglicht den Ausgleich von Änderungen im Nachlaufweg, z.B. durch Temperatureinfluss
- Status- und Infoanzeige (u.a. Anzeige der letzten 6 Fehler), erweitert auswertbar über optional erhältliches Service-Kit (Adapter+Software, siehe 8.069)
- Zykluszähler (nicht rückstellbar)
- Wartungszykluszähler:
- -Einstellmöglichkeit von 1.000 - 99.000 Zyklen
- -Nach Erreichen der Wartungszykluszahl wahlweise Anzeige oder Umschaltung auf Totmann-Betrieb
- Blockadeüberwachung (bei DES), die Steuerung erkennt eine Torblockade und schaltet den Antrieb ab
- Dynamische Laufzeitüberwachung (bei NES):
- -Bei jeder Torbewegung wird die Laufzeit zwischen den Endlagen gemessen und mit der letzten Referenzzeit verglichen
- -Verlängert sich die Laufzeit (voreinstellbare Abweichung), schaltet die Steuerung den Antrieb ab
- Einstellbare Kraftüberwachung in AUF-Richtung (bei DES):
- -Für gewichtsausgeglichene Tore, erkennt plötzliche Veränderungen des Gewichtsausgleichs
- -Selbstlernend, hierdurch keine Auslösung der Kraftüberwachung durch z.B. Veränderung der Federspannung
- Automatische Erkennung von ELEKTROMATEN mit Direkt (DU)- oder Frequenzumrichter (FU):
- -Einstellung der Abtriebsdrehzahl
- -Sanftanlauf und Sanftstopp durch automatische Anpassung der Beschleunigungs- und Bremsrampen
- -Änderung der Beschleunigungs- und Bremsrampen möglich
Mehr Informationen
Downloads
- TS 971 Anleitung - DE - ab 01.2020 ab SW3.0
  [pdf | 2590kb]
- TS 971 Anleitung - DE - bis 12.2019 bis SW2.4
  [pdf | 3192kb]
- TS 971 Anleitung - FR - ab 01.2020 ab SW3.0
  [pdf | 2597kb]
- TS 971 Anleitung - FR - bis 12.2019 bis SW2.4
  [pdf | 3221kb]
- TS 971 Anleitung -DE- WSD - Tormodul
  [pdf | 1235kb]
- TS 971 Anleitung -FR- WSD - Tormodul
  [pdf | 1244kb]
- TS 971 Anleitung zur EN12453 Anpassung
  [pdf | 1200kb]
- TS 971 Katalogblatt
  [pdf | 3005kb]
- TS 971 Schleifendetektor 2 Kanal
  [pdf | 275kb]
- TS 971 XL Einbauzeichnung
  [pdf | 141kb]
- TS 9xx Spiralkabelsystem Anschlussdose OSE
  [pdf | 876kb]
- TS Fehlerguide
  [pdf | 305kb]
- TS GfA-Stick
  [pdf | 1329kb]
- TS Ueberblick
  [pdf | 186kb]
TS 981
Komfort-Steuerung für GfA-ELEKTROMATEN® mit Digitalem Endschalter DES
Technische Daten
- Für alle GfA-ELEKTROMATEN mit DES oder NES
- Versorgungsspannung: 1N~230V, PE / 3~230V, PE / 3N~400V, PE / 3~400V, PE
- Betriebsfrequenz: 50 / 60 Hz
- Steuerspannung: 24V DC
- Spannungsversorgung für externe Geräte: 24V DC (1,0A) / 230V AC (1,6A)
- Zulässiger Temperaturbereich: -10°...+50°C
Gehäuse
- Abmessungen B x H x T [mm]: 190 x 300 x 115
- IP65 bei Direktanschluss oder IP54 mit CEE-Stecker
- Berührungsschutz durch Abdeckung der spannungsführenden Teile
- Steckbare Verbindungsleitung zum ELEKTROMATEN, von unten oder oben einführbar
Ausführung
- Integriertes Befehlsgerät AUF-STOPP-ZU
- Anschlussmöglichkeit für zwei externe 3-fach-Taster
- Für Direktanschluss oder mit CEE-Stecker und 0,7m Leitung anschlussfertig verdrahtet
- Einstellungen über Drehwahlschalter mit Digitalanzeige
- Steckbare Anschlusstechnik
- Verbindungsleitung zum ELEKTROMATEN in verschiedenen Längen
- Zwei unabhängig programmierbare Relaiskontakte1, z.B. nutzbar als Meldekontakte
- UBS 2 -Anschluss mit 5 Steckverbindungen zum einfachen Anschluss von Befehlsgeräten, Lichtschranken, Funkempfänger etc. (UBS-Zubehör unter 8.091)
- Steckbarer Schlaffseil- und Schlupftüranschluss
- Anschlussklemmen für zwei Zugschalter oder 1- bzw. 2-Kanal-Funk, programmierbar
Zubehör
- Not-AUS-Schalter
- Schlüsselschalter
- Beschreibung und weiteres Zubehör unter 8.039
Funktionen
- Einstellungen der Endlagen (bei DES) und aller Funktionen von der Bedienebene
- Betriebsart wählbar:
- -Totmann ZU / AUF
- -Totmann ZU / Selbsthaltung AUF
- -Selbsthaltung ZU / AUF
- Automatische Schaltleistenerkennung und Auswertung:
- -Optische Schaltleiste (z.B. System Vitector)
- -Schließerprinzip 8K2
- -Öffnerprinzip 1K2 mit Testung
- Automatische Zeitschließung von 1 - 240 Sekunden einstellbar (ein- / ausschaltbar):
- -Das Tor schließt nach Erreichen der oberen Endlage oder „Teilöffnung“ automatisch nach der eingestellten Zeit
- -Zeitabbruch durch Betätigung der Lichtschranke wählbar
- Einstellbare Teilöffnung mit individuellen Programmiermöglichkeiten
- Einstellung der zulässigen Anzahl von Schaltleistenbetätigungen bei automatischer Zeitschließung (0-10)
- Einzugsicherungsauswertung, wählbar:
- -Optische Systeme
- -Öffner- Schließerprinzip mit Widerstandsauswertung
- -Sicherheitslichtschranken
Weitere Funktionen
- Automatische Bodenanpassung (bei DES), ermöglicht den Ausgleich von Änderungen durch Seillängung oder nachträglich aufgebrachten Bodenbelag (nicht bei Druckwellenschalter)
- Nachlaufwegkorrektur (bei DES), ermöglicht den Ausgleich von Änderungen im Nachlaufweg, z.B. durch Temperatureinfluss
- Status- und Infoanzeige (u.a. Anzeige der letzten 2 Fehler)
- Zykluszähler (nicht rückstellbar)
- Wartungszykluszähler:
- -Einstellmöglichkeit von 1.000 - 99.000 Zyklen
- -Nach Erreichen der Wartungszykluszahl wahlweise Anzeige oder Umschaltung auf Totmann-Betrieb
- Blockadeüberwachung (bei DES), die Steuerung erkennt eine Torblockade und schaltet den Antrieb ab
- Einstellbare Kraftüberwachung in AUF-Richtung (bei DES):
- -Für gewichtsausgeglichene Tore, erkennt plötzliche Veränderungen des Gewichtsausgleichs
- -Selbstlernend, hierdurch keine Auslösung der Kraftüberwachung durch z.B. Veränderung der Federspannung
- Automatische Erkennung von ELEKTROMATEN mit Direkt (DU)- oder Frequenzumrichter (FU):
- -Einstellung der Abtriebsdrehzahl
- -Sanftanlauf und Sanftstopp durch automatische Anpassung der Beschleunigungs- und Bremsrampen
- -Änderung der Beschleunigungs- und Bremsrampen möglich
- RWA-Steuerung (Rauch-Wärme-Abzug), zum Anschluss an Brandmelde-Anlagen mit Zwangsöffnung der Toranlage
- Einbahn- und Gegenverkehrssteuerung mit einstellbaren Funktionen wie Vorwarnzeit, Grünzeitverlängerung, Räumzeit sowie Vorrang der Ein- oder Ausfahrt
- Speicherkarte 2, durch die Verwendung von SD- oder MMC-Karten lässt sich ein einfaches Software-Update der eine Umprogrammierung auf Sonder-Software vornehmen
Sonderfunktionen über Zusatzmodule
- Statusmeldefunktions-Modul (SMF): 5 zusätzliche potentialfreie Relaiskontakte für Positions- und Störmeldungen
- Schleusenfunktions-Modul (SLF): Zum Betrieb zweier TS 981 als Schleuse
- Panikmodul (Erweiterung zum SLF): Unterbrechung der Schleusenfunktion bei Betätigung eines zusätzlichen Befehlsgerätes
Mehr Informationen
Downloads
- TS 981 Anleitung - DE - Steuerung
  [pdf | 1225kb]
- TS 981 Anleitung -FR- Steuerung
  [pdf | 1313kb]
- TS 981 Anleitung Steuerung FT
  [pdf | 384kb]
- TS 981 Anleitung Panikmodul Schleuse
  [pdf | 163kb]
- TS 981 Anleitung RS 485 Modul
  [pdf | 175kb]
- TS 981 Anleitung Schleusenfunktion
  [pdf | 152kb]
- TS 981 Anleitung Spez. Software Torriegel
  [pdf | 665kb]
- TS 981 Anleitung Status Meldemodul
  [pdf | 147kb]
- TS 981 Einbauzeichnung
  [pdf | 312kb]
- TS 981 Katalogblatt
  [pdf | 2439kb]
- TS 981 Schleifendetektor 2 Kanal
  [pdf | 163kb]
- TS 9xx Spiralkabelsystem Anschlussdose OSE
  [pdf | 876kb]
- TS Fehlerguide
  [pdf | 305kb]
- TS Ueberblick
  [pdf | 186kb]
TS 981 XL
Komfort-Steuerung für GfA-ELEKTROMATEN® mit Digitalem Endschalter DES. Eingebaut im grosszügigen XL Gehäuse.
Technische Daten
- Für alle GfA-ELEKTROMATEN mit DES oder NES
- Versorgungsspannung: 1N~230V, PE / 3~230V, PE / 3N~400V, PE / 3~400V, PE
- Betriebsfrequenz: 50 / 60 Hz
- Steuerspannung: 24V DC
- Spannungsversorgung für externe Geräte: 24V DC (1,0A) / 230V AC (1,6A)
- Zulässiger Temperaturbereich: -10°...+50°C
Gehäuse
- Abmessungen B x H x T [mm]: 190 x 300 x 115
- IP65 bei Direktanschluss oder IP54 mit CEE-Stecker
- Berührungsschutz durch Abdeckung der spannungsführenden Teile
- Steckbare Verbindungsleitung zum ELEKTROMATEN, von unten oder oben einführbar
Ausführung
- Integriertes Befehlsgerät AUF-STOPP-ZU
- Anschlussmöglichkeit für zwei externe 3-fach-Taster
- Für Direktanschluss oder mit CEE-Stecker und 0,7m Leitung anschlussfertig verdrahtet
- Einstellungen über Drehwahlschalter mit Digitalanzeige
- Steckbare Anschlusstechnik
- Verbindungsleitung zum ELEKTROMATEN in verschiedenen Längen
- Zwei unabhängig programmierbare Relaiskontakte1, z.B. nutzbar als Meldekontakte
- UBS 2 -Anschluss mit 5 Steckverbindungen zum einfachen Anschluss von Befehlsgeräten, Lichtschranken, Funkempfänger etc. (UBS-Zubehör unter 8.091)
- Steckbarer Schlaffseil- und Schlupftüranschluss
- Anschlussklemmen für zwei Zugschalter oder 1- bzw. 2-Kanal-Funk, programmierbar
Zubehör
- Not-AUS-Schalter
- Schlüsselschalter
- Beschreibung und weiteres Zubehör unter 8.039
Funktionen
- Einstellungen der Endlagen (bei DES) und aller Funktionen von der Bedienebene
- Betriebsart wählbar:
- -Totmann ZU / AUF
- -Totmann ZU / Selbsthaltung AUF
- -Selbsthaltung ZU / AUF
- Automatische Schaltleistenerkennung und Auswertung:
- -Optische Schaltleiste (z.B. System Vitector)
- -Schließerprinzip 8K2
- -Öffnerprinzip 1K2 mit Testung
- Automatische Zeitschließung von 1 - 240 Sekunden einstellbar (ein- / ausschaltbar):
- -Das Tor schließt nach Erreichen der oberen Endlage oder „Teilöffnung“ automatisch nach der eingestellten Zeit
- -Zeitabbruch durch Betätigung der Lichtschranke wählbar
- Einstellbare Teilöffnung mit individuellen Programmiermöglichkeiten
- Einstellung der zulässigen Anzahl von Schaltleistenbetätigungen bei automatischer Zeitschließung (0-10)
- Einzugsicherungsauswertung, wählbar:
- -Optische Systeme
- -Öffner- Schließerprinzip mit Widerstandsauswertung
- -Sicherheitslichtschranken
Weitere Funktionen
- Automatische Bodenanpassung (bei DES), ermöglicht den Ausgleich von Änderungen durch Seillängung oder nachträglich aufgebrachten Bodenbelag (nicht bei Druckwellenschalter)
- Nachlaufwegkorrektur (bei DES), ermöglicht den Ausgleich von Änderungen im Nachlaufweg, z.B. durch Temperatureinfluss
- Status- und Infoanzeige (u.a. Anzeige der letzten 2 Fehler)
- Zykluszähler (nicht rückstellbar)
- Wartungszykluszähler:
- -Einstellmöglichkeit von 1.000 - 99.000 Zyklen
- -Nach Erreichen der Wartungszykluszahl wahlweise Anzeige oder Umschaltung auf Totmann-Betrieb
- Blockadeüberwachung (bei DES), die Steuerung erkennt eine Torblockade und schaltet den Antrieb ab
- Einstellbare Kraftüberwachung in AUF-Richtung (bei DES):
- -Für gewichtsausgeglichene Tore, erkennt plötzliche Veränderungen des Gewichtsausgleichs
- -Selbstlernend, hierdurch keine Auslösung der Kraftüberwachung durch z.B. Veränderung der Federspannung
- Automatische Erkennung von ELEKTROMATEN mit Direkt (DU)- oder Frequenzumrichter (FU):
- -Einstellung der Abtriebsdrehzahl
- -Sanftanlauf und Sanftstopp durch automatische Anpassung der Beschleunigungs- und Bremsrampen
- -Änderung der Beschleunigungs- und Bremsrampen möglich
- RWA-Steuerung (Rauch-Wärme-Abzug), zum Anschluss an Brandmelde-Anlagen mit Zwangsöffnung der Toranlage
- Einbahn- und Gegenverkehrssteuerung mit einstellbaren Funktionen wie Vorwarnzeit, Grünzeitverlängerung, Räumzeit sowie Vorrang der Ein- oder Ausfahrt
- Speicherkarte 2, durch die Verwendung von SD- oder MMC-Karten lässt sich ein einfaches Software-Update der eine Umprogrammierung auf Sonder-Software vornehmen
Sonderfunktionen über Zusatzmodule
- Statusmeldefunktions-Modul (SMF): 5 zusätzliche potentialfreie Relaiskontakte für Positions- und Störmeldungen
- Schleusenfunktions-Modul (SLF): Zum Betrieb zweier TS 981 als Schleuse
- Panikmodul (Erweiterung zum SLF): Unterbrechung der Schleusenfunktion bei Betätigung eines zusätzlichen Befehlsgerätes
Mehr Informationen
Downloads
- TS 981 Anleitung - DE - Steuerung
  [pdf | 1225kb]
- TS 981 Anleitung -FR- Steuerung
  [pdf | 1313kb]
- TS 981 Anleitung Steuerung FT
  [pdf | 384kb]
- TS 981 Anleitung Panikmodul Schleuse
  [pdf | 163kb]
- TS 981 Anleitung RS 485 Modul
  [pdf | 175kb]
- TS 981 Anleitung Schleusenfunktion
  [pdf | 152kb]
- TS 981 Anleitung Spez. Software Torriegel
  [pdf | 665kb]
- TS 981 Anleitung Status Meldemodul
  [pdf | 147kb]
- TS 981 Katalogblatt
  [pdf | 2439kb]
- TS 981 Schleifendetektor 2 Kanal
  [pdf | 163kb]
- TS 981 XL Einbauzeichnung
  [pdf | 1665kb]
- TS 9xx Spiralkabelsystem Anschlussdose OSE
  [pdf | 876kb]
- TS Fehlerguide
  [pdf | 305kb]
- TS Ueberblick
  [pdf | 186kb]

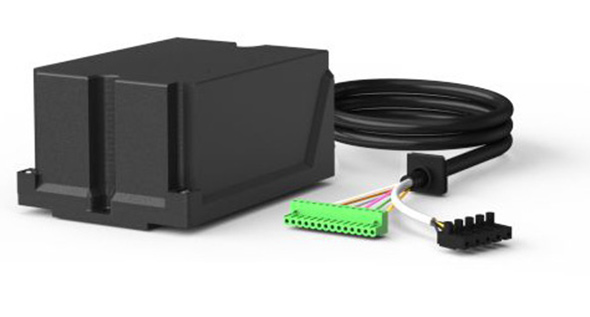

WS900-2
Wendeschützsteuerung für GfA-ELEKTROMATEN ^® mit Nockenendschalter NES
Technische Daten
- Für alle GfA-ELEKTROMATEN mit Nockenendschalter NES
- Versorgungsspannung:1N~230V, PE / 3~230V, PE / 3N~400V, PE / 3~400V, PE
- Betriebsfrequenz: 50 / 60 Hz
- Steuerspannung: 24V AC
- 2 Schütze
- Spannungsversorgung für externe Geräte: 24V AC (1,0A)
- Zulässiger Temperaturbereich: -10°...+50°C
Gehäuse
- Abmessungen B x H x T [mm]: 145 x 101 x 209
- Schutzart IP54, optional IP65
Ausführung
- Mechanisch verriegelte Wendeschütze, optional zusätzliches Hauptschütz
- Einfahrtaster AUF-STOPP-ZU => Schnelle Einstellung der Endlagen ohne Befehlsgerät
- Steckbare Verbindungsleitung zum ELEKTROMATEN
- Optional mit CEE-Stecker und 1m Leitung anschlussfertig verdrahtet, gilt als Netztrenneinrichtung (Hauptschalter) nach DIN EN 12453
Funktionen
- Betriebsarten:
- Totmann ZU / AUF
- Totmann ZU / Selbsthaltung AUF
- Selbsthaltung ZU / AUF durch Anschlussmöglichkeit von externen Sicherheitseinrichtungen
- Schlaffseil- und Schlupftüranschluss
- Diverse Anschlussmöglichkeiten von z.B. Befehlsgerät, Not-AUS-Schalter, Funk etc.
Mehr Informationen
Downloads
- TS Ueberblick
  [pdf | 931kb]
- WS 900 Anleitung -DE- 2 Schuetze 24V
  [pdf | 275kb]
- WS 900 Anleitung -FR- 2 Schuetze 24V
  [pdf | 264kb]
- WS 900 Einbauzeichnung
  [pdf | 259kb]
- WS 900 Katalogblatt
  [pdf | 1237kb]
WS900-3
Wendeschützsteuerung für GfA-ELEKTROMATEN® mit Nockenendschalter NES
Technische Daten
- Für alle GfA-ELEKTROMATEN mit Nockenendschalter NES
- Versorgungsspannung:1N~230V, PE / 3~230V, PE / 3N~400V, PE / 3~400V, PE
- Betriebsfrequenz: 50 / 60 Hz
- Steuerspannung: 24V AC
- 3 Schütze
- Spannungsversorgung für externe Geräte: 24V AC (1,0A)
- Zulässiger Temperaturbereich: -10°...+50°C
Gehäuse
- Abmessungen B x H x T [mm]: 145 x 101 x 209
- Schutzart IP54, optional IP65
Ausführung
- Mechanisch verriegelte Wendeschütze, optional zusätzliches Hauptschütz
- Einfahrtaster AUF-STOPP-ZU => Schnelle Einstellung der Endlagen ohne Befehlsgerät
- Steckbare Verbindungsleitung zum ELEKTROMATEN
- Optional mit CEE-Stecker und 1m Leitung anschlussfertig verdrahtet, gilt als Netztrenneinrichtung (Hauptschalter) nach DIN EN 12453
Funktionen
- Betriebsarten:
- -Totmann ZU / AUF
- -Totmann ZU / Selbsthaltung AUF
- -Selbsthaltung ZU / AUF durch Anschlussmöglichkeit von externen Sicherheitseinrichtungen
- Schlaffseil- und Schlupftüranschluss
- Diverse Anschlussmöglichkeiten von z.B. Befehlsgerät, Not-AUS-Schalter, Funk etc.
Mehr Informationen
Downloads
- TS Ueberblick
  [pdf | 186kb]
- WS 900 Anleitung -DE- 3 Schuetze 24V
  [pdf | 458kb]
- WS 900 Anleitung -FR- 3 Schuetze 24V
  [pdf | 263kb]
- WS 900 Einbauzeichnung
  [pdf | 259kb]
- WS 900 Katalogblatt
  [pdf | 308kb]
WS905 für Schiebetore
Torsteuerungen für Schiebetor-ELEKTROMATEN® ST
Technische Daten
- Für alle ST-ELEKTROMATEN mit Nockenendschalter NES
- Versorgungsspannung: 1N~230V, PE; 3~230V, PE ;3N~400V, PE
- Steuerspannung: 24V AC
- 2 Schütze
- Zulässiger Temperaturbereich: -10°...+50°C
Gehäuse
- Abmessungen B x H x T [mm]: 145 x 101 x 209
- Schutzart: IP54
Ausführung
- Mechanisch verriegelte Wendeschütze
- Einfahrtaster ZU / AUF
- Steckbare Anschlusstechnik zum ELEKTROMATEN bei Ausführung mit integriertem Nockenendschalter NES
- Optional mit CEE-Stecker anschlussfertig verdrahtet, gilt als Netztrenneinrichtung ach DIN EN 12453
Funktionen
- Betriebsart: Totmann ZU / AUF über externes Befehlsgerät
Downloads
- WS 905 Anleitung externe Endschalter
  [pdf | 210kb]
- WS 905 Anleitung interne Endschalter
  [pdf | 204kb]
- WS 905 Einbauzeichnung
  [pdf | 259kb]
- WS 905 Katalogblatt
  [pdf | 484kb]
TS 400 für Schiebetore
Torsteuerungen für Schiebetor-ELEKTROMATEN® ST

Technische Daten
- Für alle ST-ELEKTROMATEN mit digitalem Endschalter DES oder Nockenendschalter NES
- Versorgungsspannung: 1N~230V, PE / 3~230V, PE / 3N~400V, PE
- Steuerspannung: 24V DC
- Spannungsversorgung für externe Geräte: 24V DC (0,5A) / 230V AC (1A)
- 2 Schütze integriert (bis 3,0 kW Motorleistung)
- Textdisplay zur Programmierung und Anzeige (2 Zeilen je 20 Zeichen)
- Zulässiger Temperaturbereich: -10°...+50°C
Gehäuse
- Kunststoffgehäuse mit transparentem Deckel, Abmessungen B x H x T [mm]: 230 x 300 x 85
- Schutzart: IP55
Ausführung
- Steckbare Klemmen mit Schraubanschlüssen
- Steckbare Anschlusstechnik zum ELEKTROMATEN
- Integrierte Taster zur Einstellung der Torpositionen bei Verwendung eines DES
- Anschlüsse für 3 Befehlsgeräte (2 im Torbereich,1 für Pförtnerbedienung)
Funktionen
- Automatische Erkennung von DES oder NES
- Teilöffnung für Personenverkehr (bei NES Zusatzendschalter erforderlich)
- Komfortable Einstellung über Drehwahlschalter und Textanzeige
- Einstellung von Endlagen und Teilöffung von der Bedienebene (DES)
- Selbsthaltung in beide Richtungen, im Fehlerfall selbsttätige Umschaltung auf Totmann
- Schließkantenauswertung 8k2, separat für 6 Schaltleisten
- Anschlussklemmen für Befehlsgeber mit Folgefunktion (Zugschalter oder externer Funkempfänger)
- Integrierte Schaltuhr mit Wochenprogramm, Abschaltung der Uhrfunktion durch externen Schalter
- Automatische Laufzeitüberwachung (reale Laufzeit + 8%)
- Automatische Zeitschließung (2-999 Sek.) in 2 Sek. Schritten einstellbar
- Einstellbare Dauer einer Räumphase (1-99 Sek.)
- Getrennte Einstellung der Zeitschließung für Gesamt- und Teilöffnung
- Funktionen der Ampel in den Endlagen und in der Räumphase einstellbar
- Funktionen der Torsteuerung nach Auslösen der Lichtschranke in der Endlage AUF einstellbar
- Fehlerspeicher
- Zykluszähler (nicht rückstellbar) und Wartungszykluszähler
- Meldemodul mit 3 Relais für Endlagen und Störung (potentialfrei)
Downloads
- TS 400 Anleitung
  [pdf | 522kb]
- TS 400 Einbauzeichnung
  [pdf | 242kb]
- TS 400 Katalogblatt
  [pdf | 484kb]

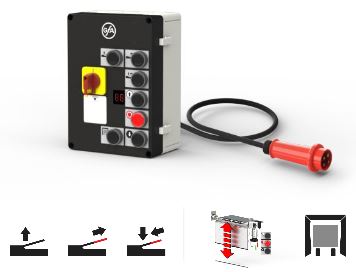

LB 700 für Ladebrücken
Die LB 700 ist eine Einfache Steuerung für Ladebrücken mit Klappkeillippe oder Vorschublippe. Die Ladebrücke wird direkt an der Steuerung angschlossen.
Anschlussmöglichkeiten
- Hydraulikmotor
- Ladebrückenventile
- Radkeilsensor
- Fahrzeugdetektor
- Freigabe Torsteuerung
- Rot/Grün Ampel aussen & innen
- Beleuchtung Scheinwerfer
- Fahrzeugabdichtung
- Lüftersteuerung
Downloads
- LB 700 Anleitung
  [pdf | 346kb]
- LB 700 Einbauzeichnung
  [pdf | 382kb]
- LB 700 Katalogblatt
  [pdf | 689kb]
- LB 700 Ventilbelegung und Hydraulikplan
  [pdf | 194kb]
Archiv
Hier werden fortlaufend ältere Anleitungen von nicht mehr lieferbaren Steuerungen aufgeschaltet. Suchen Sie eine passende Ersatzsteuerung stehen wir Ihnen gerne zur Verfügung
Folgende stehen zum Download Bereit:
- Feststellanlage mit VDS
- Feststellanlage ohne VDS
- STE Steuereinheiten 647 - 230V und 652 - 24V
- Torsteuerung ST5 - ST6
- Torsteuerung TS 910 Anleitung
- Torsteuerung TS 913 Anleitung
- Torsteuerung TS 950 Anleitung
- Torsteuerung TS 951 Anleitung
- Torsteuerung TS 952 Anleitung
- Torsteuerung TS 954 Anleitung
- Torsteuerung TS 955 Anleitung
- Torsteuerung TS 956 Anleitung
- Torsteuerung TS 958 Anleitung
- Torsteuerung TS 960 Anleitung
- Torsteuerung TS 961 Anleitung
- Torsteuerung TS 970 "alt" bis 2015 Anleitung
- Torsteuerung TS 980 FU Anleitung
- Torsteuerung TS 980 Anleitung
- Universalsteuereinheit Nr. 690 Anleitung
Downloads
- Feststellanlage mit VDS
  [pdf | 419kb]
- Feststellanlage ohne VDS
  [pdf | 399kb]
- STE Steuereinheiten 647 - 230V und 652 - 24V
  [pdf | 213kb]
- Torsteuerung ST5 - ST6
  [pdf | 93kb]
- Torsteuerung TS 910
  [pdf | 487kb]
- Torsteuerung TS 913
  [pdf | 2020kb]
- Torsteuerung TS 950
  [pdf | 238kb]
- Torsteuerung TS 951
  [pdf | 206kb]
- Torsteuerung TS 952
  [pdf | 339kb]
- Torsteuerung TS 954
  [pdf | 197kb]
- Torsteuerung TS 955
  [pdf | 620kb]
- Torsteuerung TS 956
  [pdf | 477kb]
- Torsteuerung TS 958
  [pdf | 243kb]
- Torsteuerung TS 960
  [pdf | 315kb]
- Torsteuerung TS 961
  [pdf | 338kb]
- Torsteuerung TS 970 bis 2015
  [pdf | 383kb]
- Torsteuerung TS 980 FU
  [pdf | 461kb]
- Torsteuerung TS 980
  [pdf | 529kb]
- Universal Steuereinheit Nr 690
  [pdf | 158kb]
